Este
curioso instrumento inventado por los chinos hace
más de 2 mil años es solamente un elemento
auxiliar. Ante la pregunta de ¿para qué sirve una
brújula? la respuesta suele ser para orientarse.
Pero realmente no es así. La brújula nos orienta un
plano, nos da una referencia con respecto al norte o
nos ayuda a seguir una dirección pero no sirve para
orientarse. ¿Te imaginas en medio del desierto con
una brújula? te indicaría dónde está el norte
pero NO dónde está el oasis más cercano. Sin
embargo si sobre un plano conoces tu posición la
brújula te ayuda a seguir una dirección.
Su mecanismo consiste en una
aguja que gira sobre el eje. El Campo magnético de
la tierra ejerce una influencia y logra orientarla en
una dirección norte-sur, muy aproximada a la
orientación geográfica. Por eso se habla de un
Norte Geográfico y un Norte Magnético.
como la aguja de la
brújula responde a cualquier campo magnético, al
usarla hay que cuidar que no esté cerca de objetos
grandes de hierro (motores, autos, torres de
conducción eléctrica, etc.) ni cerca de hebillas,
silbatos u otro objeto metálico que afecte a la
brújula.

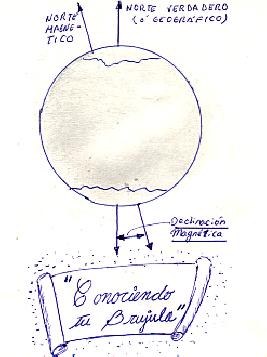

La
diferencia en grados entre el Norte Geográfico y el
Norte Verdadero se llama declinación magnética y
cambia según el lugar de la tierra y según el paso
de los años. En nuestro país es casi nula, aunque
en algunos países llega hasta 5°
La
esfera de la brújula esta mayormente dividida en 360
partes correspondientes a los grados sexagesimales de
una circunferencia: 0° y 360° equivalen al norte,
al Este 90°, al Sur 180° y al Oeste ("W"
en algunas Brújulas) equivalen a 270°.
Es la circunferencia
del compás que representa las direcciones de los
vientos e indica los rumbos o direcciones posibles.
El sistema cuadrantal la divide en 32 partes de 0 º,
a 90 º, a partir del norte y sur hacia el este y
oeste. Los 4 puntos cardinales son N, S, E y O.
Los 4 puntos cuadrantales son NE, SE, NW, SE
Los 8 puntos intermedios son los llamados laterales:
NNE, ENE, ESE, SSE, SSW, WSW, WNW, NNW
Las 16 cuartas se sitúan entre los puntos citados, y
se designan N 1/4 NE (norte cuarta al noroeste), NW
1/4N (noroeste cuarta al norte), etc
El sistema circular es el más usado en la actualidad
por su mayor sencillez y menor error.

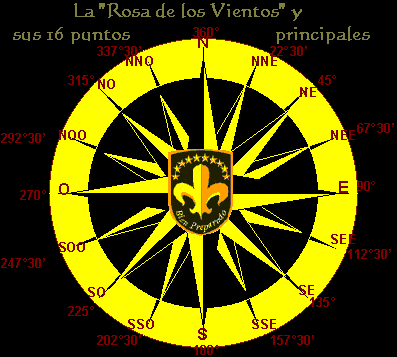

16
puntos principales de la "Rosa de los
Vientos"
N 0°,
360°
NNE 22,5°
NE 45°"
NEE 67.5°
E 90°
SEE 112.5°
SE 135°
SSE 157,5°
S 180°
SSO 202,5°
SO 225°
SOO 247,5°
O 270°
N00 292.5°
NO 315°
NN0 337.5°

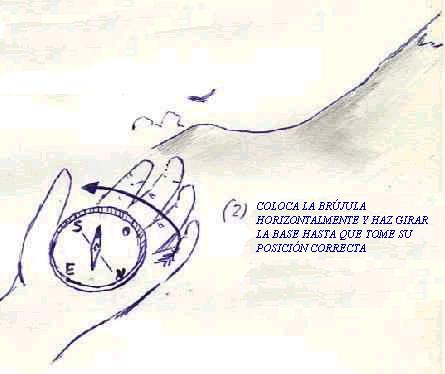

Se
coloca la brújula en posición horizontal y
se gira la base hasta que esté en posición
según la aguja magnética.

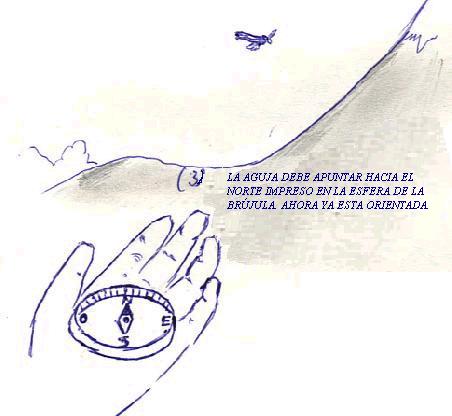

El
Norte impreso en la base debe coincidir con
el indicado por la aguja. La brújula ya
está orientada.

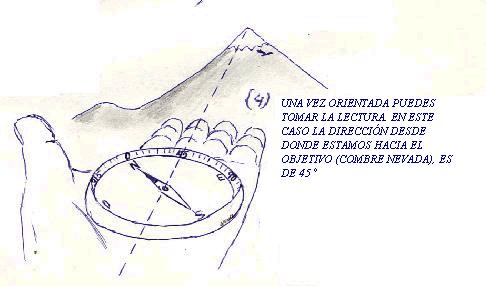

Sin
mover la brújula procedemos a tomar deseado.

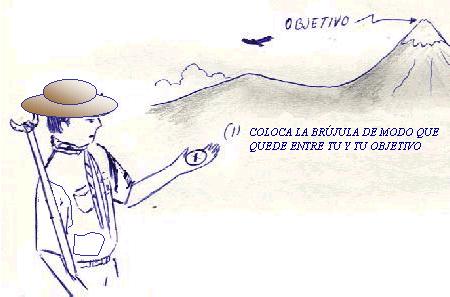

Si
deseamos seguir la lectura del rumbo según
los grados dados, primero orientamos la
brújula donde apunta, tomando esta entre nosotros y
un rumbo y luego buscamos los grados y vemos hacia un
punto de referencia de modo que la brújula la
dirección indicada.
Algunos
Consejos
Si puedes ver el
sitio donde quieres llegar: mide el rumbo con la
brújula y entonces síguelo.
Si no ves el
sitio, pero tienes un mapa: determina tu
posición en el mapa, pon la brújula en tu
posición, y toma el rumbo hacia tu objetivo.
Si no puedes ver
el sitio, pero tienes la dirección: si tienes
como distancia A y un rumbo de B º de el punto
X, tomando este x como punto de referencia, marca
la dirección indicada por el rumbo. Mide la
distancia según la escala del mapa o el numero
de tus pasos y llegaras al punto.
NUNCA: Sigas un rumbo mirando
constantemente a la brújula, pues lo que harás
será sumar las imprecisiones que tu movimiento
dará forzosamente a la misma. Identifica un
punto de referencia, y una vez allí toma una
nueva lectura.
Para orientar un mapa
según la brújula sigue los siguientes pasos:
Paso 1 Coloca el lado largo de la brújula sobre el
mapa, entre el punto de partida y el destino, con las
flechas de dirección de la placa base apuntando
hacia la dirección de marcha.
Paso 2 Gira el limbo hasta que sus líneas
Norte-Sur sean paralelas a los meridianos Norte-Sur
del mapa y el N del limbo apunte hacia el Norte del
mapa.
Paso 3 Manteniendo la brújula horizontalmente
nivelada en la mano y frente a ti, gira tu cuerpo
sobre ti mismo hasta que la punta roja Norte de la
aguja apunte hacia la N del limbo. La flecha de
dirección de la placa base apuntará hacia la
dirección correcta de marcha. Escoge un punto de
referencia en el terreno en la dirección de marcha,
por ejemplo una piedra o un árbol. Al llegar al
punto de referencia, repite el proceso.
Esencialmente todas
las brújulas consiste en un imán al que se le
permite girar libremente sobre su centro, para que se
coloque paralelo a las líneas de fuerza magnética
del campo terrestre e indique la dirección
aproximada de los polos magnéticos.
Para identificar el
extremo del imán o de una aguja que es realmente
pequeño, este se pinta de forma distintiva, con
pintura roja, pavonado en negro o con puntos
fosforescentes verdes, para distinguirlo de noche en
la obscuridad.
La aguja se encuentra
dentro de una caja de material permeable al campo
magnético, como aluminio, latón, plástico o
bronce, la tapa de vidrio permite observar la aguja,
sin que se caiga o sea afectada por el viento; en el
fondo de la caja se pintan las divisiones de¡
circulo y letras para identificar los puntos
cardinales, formando lo que se conoce como limbo.
Algunas brújulas aparentemente no tienen aguja, ya
que todo el limbo gira, pero la aguja o imán esta
escondido bajo el limbo, puede ser un circulo de
plástico o aluminio.
Una buena brújula
para orientación, tiene su limbo graduado por lo
menos cada 2 grados, aunque un experto puede utilizar
con igual resultado, una que tenga marcas solo cada 5
grados.
Existen al menos
cuatro principales tipos de Brújula:
A) DE CAJA DE RELOJ Sí tu brújula es del tipo de caja de reloj, te
colocas de frente a la referencia con la brújula
sostenida a la de la cintura o un poco más.
Gira la caja de la
brújula, hasta que la aguja quede en la dirección
N-S ó 360°. El rumbo hacía la referencia buscada
será la línea que une al centro de la aguja, con
una línea imaginaria que cruza una marca del limbo y
llega hasta la referencia, La marca sobre el limbo,
será el rumbo.

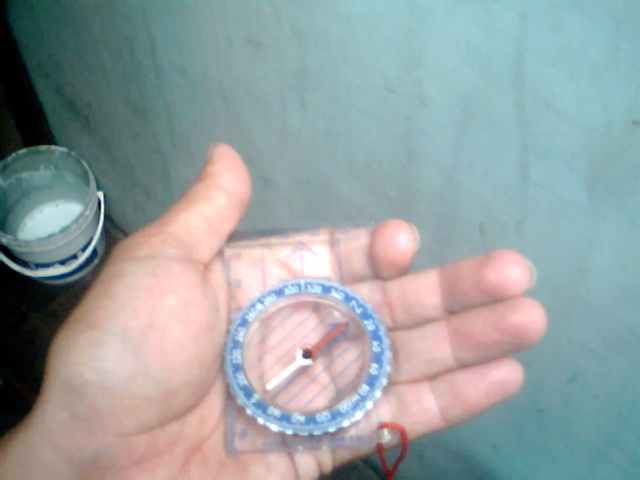

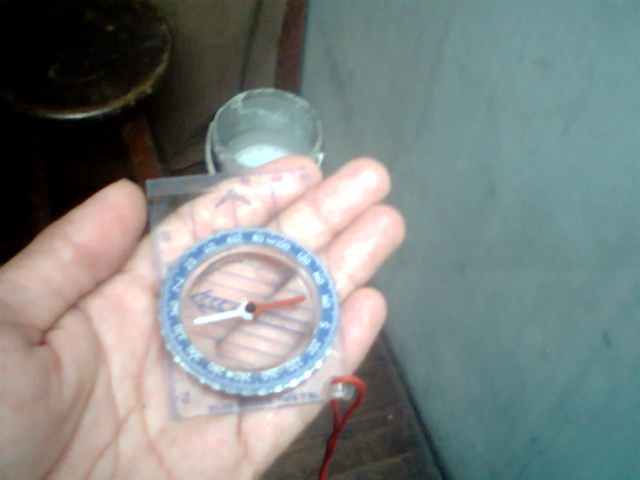

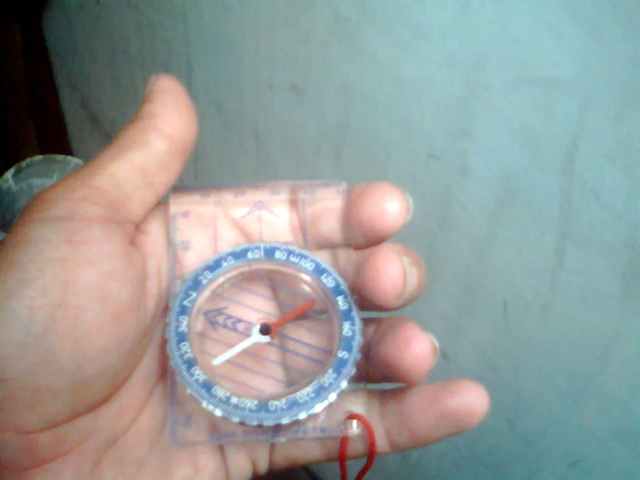

B)DE REGLILLA (O MAPERA) Si tu brújula es de reglilla, tómala en la
misma forma, a la altura de la cintura dirigiendo la
flecha que tiene la reglilla, en dirección de
referencia. La ventaja de la brújula de reglilla,
consiste en que al girar la caja de la misma queda
registrado el rumbo y ya no hay que recordarlo o
anotarlo, siempre y cuando no la muevas.

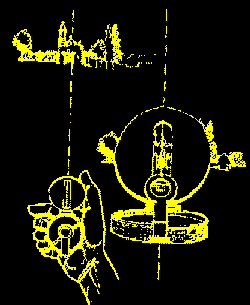

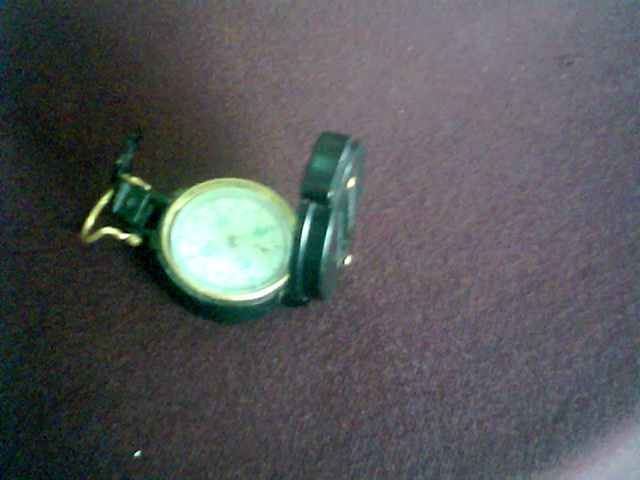

C) DE MIRILLA Con las brújulas de mirilla como de tipo
"LENSATIC", se colocan la mirilla como en
la figura y se usa a la altura de los ojos.
En estas brújulas, la
lentilla permite observar simultáneamente, las
marcas sobre el limbo y la referencia, por lo que son
mas precisas que las anteriores. Estas brújulas
tienen la particularidad de que no se ve la aguja
directamente, porque está bajo el limbo, el que
hacen girar simultáneamente. Como no se registra el
rumbo como en las de reglilla.

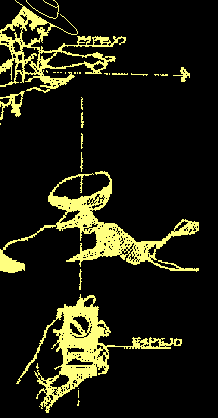

D) DE ESPEJO Para usar las Brújulas de Espejo, se toman a la
altura de la cintura, observando sobre el espejo, la
referencia y la mirilla al mismo tiempo; luego, se
gira la caja para colocar la aguja sobre la marca N-S
y queda tomado el rumbo.
El espejo se coloca a
unos 45° para observar una referencia a nivel del
piso, o a un ángulo menor o mayor, según sí la
referencia está mayor o menor altura que el nivel de
la cintura normalmente son las más costosas, pero
las más precisas.
Cuando utilices una
brújula con tapa de espejo, coloca la brújula tal y
como aparece en el dibujo. En su parte superior la
tapa presenta un punto de mira, una marca que nos
permite mirar un objeto teniendo la brújula a la
altura de los ojos. El espejo refleja al mismo tiempo
el limbo, permitiéndonos observar la aguja
magnética y efectuar las operaciones adecuadas para
el cálculo.
Para
indicar rumbos la división de la rosa puede hacerse
de tres formas:
1.- Circular:
Los rumbos se cuentan a partir del norte de 0 º, a
360 º, en el sentido de las agujas del reloj, se
indican diciendo solamente el número de grados y su
valor se considera siempre positivo. Es el único que
se usa actualmente.
2.- Cuadrantal:
Los rumbos van de 0 º a 90 º y se cuentan a partir
del Norte o sur hacia el Este y Oeste. Se indican
primero diciendo el punto cardinal Norte o Sur desde
donde se cuentan, a continuación el número de
grados y después el punto cardina Leste u Oeste
hacia donde está la proa, por lo que al intervenir
en operaciones de rumbos se consideran con signo (+)
los del primer y tercer cuadrantes y con signo (-)
los del segundo y cuarto cuadrantes. Se aconseja
convertir los rumbos cuadrantales en circulares para
evitar confusiones
3.- Por cuartas:
Es un sistema que ya no se emplea regularmente y solo
se utiliza para indicar la presencia de algun punto
con relación a la proa, por ej.: Un faro abierto a
cuatro cuartas, a una cuarta por babor, etc

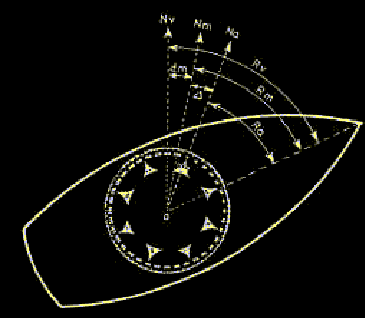

Conversión de Rumbos
Existen tres calses de
Rumbos:
Rumbo
magnético: Rm
Rumbo de aguja: Ra
Rumbo verdadero: Rv
Estos tres rumbos
están relacionados con las siguientes expresiones:
Rm = Ra +
Rv = Ra + Ct
recordando también que Ct = dm +
De rumbo de aguja a
rumbo magnético:
Sabemos que Rm = Ra + , luego acutando como en el
ejemplo siguiente:
Ej.: Hallar el rumbo magnético sabiendo que el rumbo
de aguja es 182 º y el desvío 7º NW.
Ra = 182º =
- 7º (negativo por ser NW)
Rm = 175 º
De rumbo magnético
a rumbo de aguja:
Sabemos que Rm = Ra + , luego el rumbo de aguja es
Ra = Rm -
Ej.: Hallar el rumbo de aguja sabiendo que el rumbo
magnético es 175 º y el desvío a ese rumbo es 5º
NW.
Rm = 175º =
- 5º (negativo por ser NW)
Ra = 180º
De rumbo de aguja a
rumbo verdadero:
Partimos de la expresión Rv = Ra + Ct que es lo
mismo que Rv = Ra +dm +
Ej.: Estando navegando en un lugar al Ra = 137 º, dm
= 9º y = 2º NE hallar el rumbo verdadero.
Ra = 137 º
dm = -9º (negativa por ser NW) =
2º (positiva por ser NE)
Rv = 130 º
De rumbo verdadero
a rumbo de aguja
Igual que antes partimos de la expresión Rv = Ra +Ct
que es lo mismo que Rv = Ra +dm +
Despejando obtenemos : Ra = Rv - dm - , que
es lo mismo que Ra = Rv - Ct
Ej.: Hallar el rumbo de aguja del Rv = 327 º
sabiendo que la dm = 13 º NW y el = 5 º
NE
Rv = 327 º
dm = -13 º (negativa por ser NW) =
5 º (positivo por ser NE)
Ra = 335 º
De rumbo magnético
a rumbo verdadero:
Partimos de Rv = Ra + Ct que es igual a Rv = Ra + + dm.
Sabiendo que Rm = Ra + , la expresión anterior queda
Rv = Rm + dm
Estas son algunas
palabras cuyo significado deberas conocer:
Rumbo: dirección
de un objeto con relación al Norte, se mide en
grados y en sentido de las agujas del reloj, llamado
también azimuth, del árabe a "el " y
"zimuth" camino. Ejemplos : el Norte
corresponde aun rumbo o azimuth de 000º o 360º y el
Oestesuroeste, 247.5º
Distancia: situación
de un punto dado con referencia a un punto conocido.
Declinación
Magnética: El ángulo que forma la aguja de la
brújula con respecto a la línea que señala el
norte verdadero. La aguja imantada de la brújula
señala el polo Norte magnético, ubicado en la
Bahía de Hudson (Canadá) que se desplaza un poco
todos los años, y no al polo geográfico terrestre o
verdadero, por donde pasa el eje imaginario de la
tierra y donde convergen los meridianos en el norte.
Como estos polos están separados mas o menos 2250
km. en cada lugar de la tierra habrá que tener en
cuenta cierto ángulo de desviación en grados
llamado declinación magnética (también llamada
variación magnética). En todos mapa hallaras la
clave que indica los dos Nortes y el ángulo entre el
real y el magnético. Hay que tener en cuenta que con
la brújula solo se toman rumbos magnéticos, pero
con un mapa pueden usarse ambos. Puedes convertir uno
al otro con la variación magnética, y para ello
sumaras la variación al rumbo, en el caso de
convertir rumbo real a magnético, y lo restaras para
el caso contrario.
Su mecanismo consiste en una
aguja que gira sobre el eje. El Campo magnético de
la tierra ejerce una influencia y logra orientarla en
una dirección norte-sur, muy aproximada a la
orientación geográfica. Por eso se habla de un
Norte Geográfico y un Norte Magnético.
N 0°,
360°
